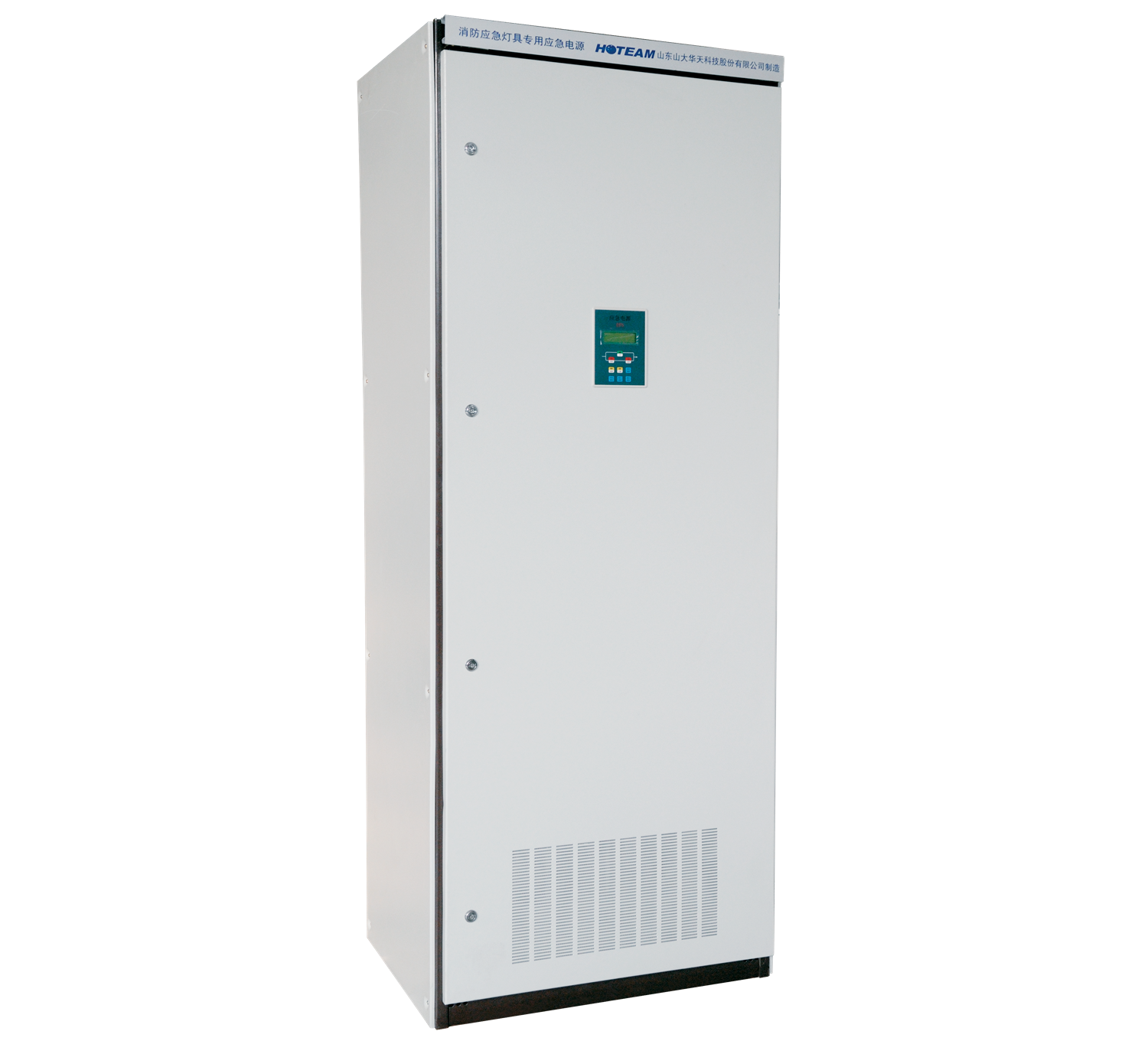

產品介紹
華天應急照明集中電源根據GB17945《消防應急照明和琉散指示系統》設計，采用現代電力電子技術和現代控制技術設計制造，以蓄電池為動力，以逆變器為核心，集逆變、充電、集中控制和檢測于一體的交流供電設備。HT-D-S系列應急照明集中電源是一種為三相照明負載提供備用電源的裝置。當現場發生火災、事故或其他緊急情況導致市電斷電時，應急電源可以為消防標志燈、照明燈和其他重要負載提供應急供電。隨著各類場所消防水平的提高，特別是高層建筑、大型場館、軌道交通、工業現場，應急電源已成為必不可少的消防設備。
安裝形式：落地式
備用時間：90min,國標型(可按設計要求配置備用時間)
規格系列：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、187、200、220、250、280、315、355、400、500(單位：kVA)
技術特點
高可靠。采用先進技術和冗余設計，多MCU控制，選用優質器件，優良制造工藝，可靠性高。高性能。采用IGBT高頻SPWM逆變技術和數字化控制技術，供電質量高，控制功能完備，輸出功率充足，適應各種負載。
高效率。采用先進逆變電路，優質進口功率器件，優質輸出變壓器，損耗低，效率高。
保護功能完善。具有可靠的輸出過載保護、短路保護、電池過放電保護、電池反接保護、輸出回路故障偵測與保護等完善的保護功能，抗誤用能力強，確保安全。
充電能力強。配備高頻PWM充電器，充電電流/電壓自動控制，充電速度快，浮充電壓穩定。智能電池管理。智能電池單元監測管理系統，實時檢測、自動巡檢每節電池狀態，自動故障定位并報警。
界面友好。LCD液晶顯示工作狀態、主電電壓、輸出電壓、頻率、電池電壓、負載電流等各項參數清晰明了；聲光故障報警，LCD指示故障類型。并具有歷史事件記錄功能。遠程監控。可選RS232/485通訊接口，標準MODBUS通信協議，可實現EPS的遠程計算機集中監控和管理。
操作簡單，維護方便。機內功能部件采用模塊化設計，自動化程度高，結構簡潔，操作使用簡單，維護方便，可無人值守。
定期自檢。延長電池使用壽命，提高設備可用性。
工作原理
說明：設備內部由逆變器、充電器、電池組、控制器、切換器件KM1、KM2、KM3等構成。
設備處于“自動”運行狀態時，如果市電輸入正常，KM1、KM3閉合，輸出市電；同時，市電經充電器對蓄電池充電，此時逆變器不工作。當市電中斷或異常時，控制器啟動逆變器，同時控制KM1斷開、KM2閉合，電池組的直流電經過逆變器轉換為交流電供給應急輸出負載。
其他運行模式僅為控制方式上的區別，工作原理基本相同。

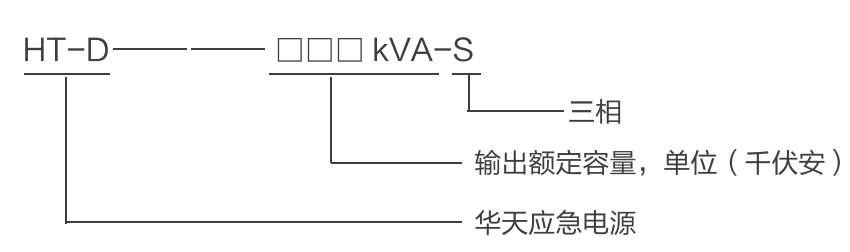

型號說明
技術參數

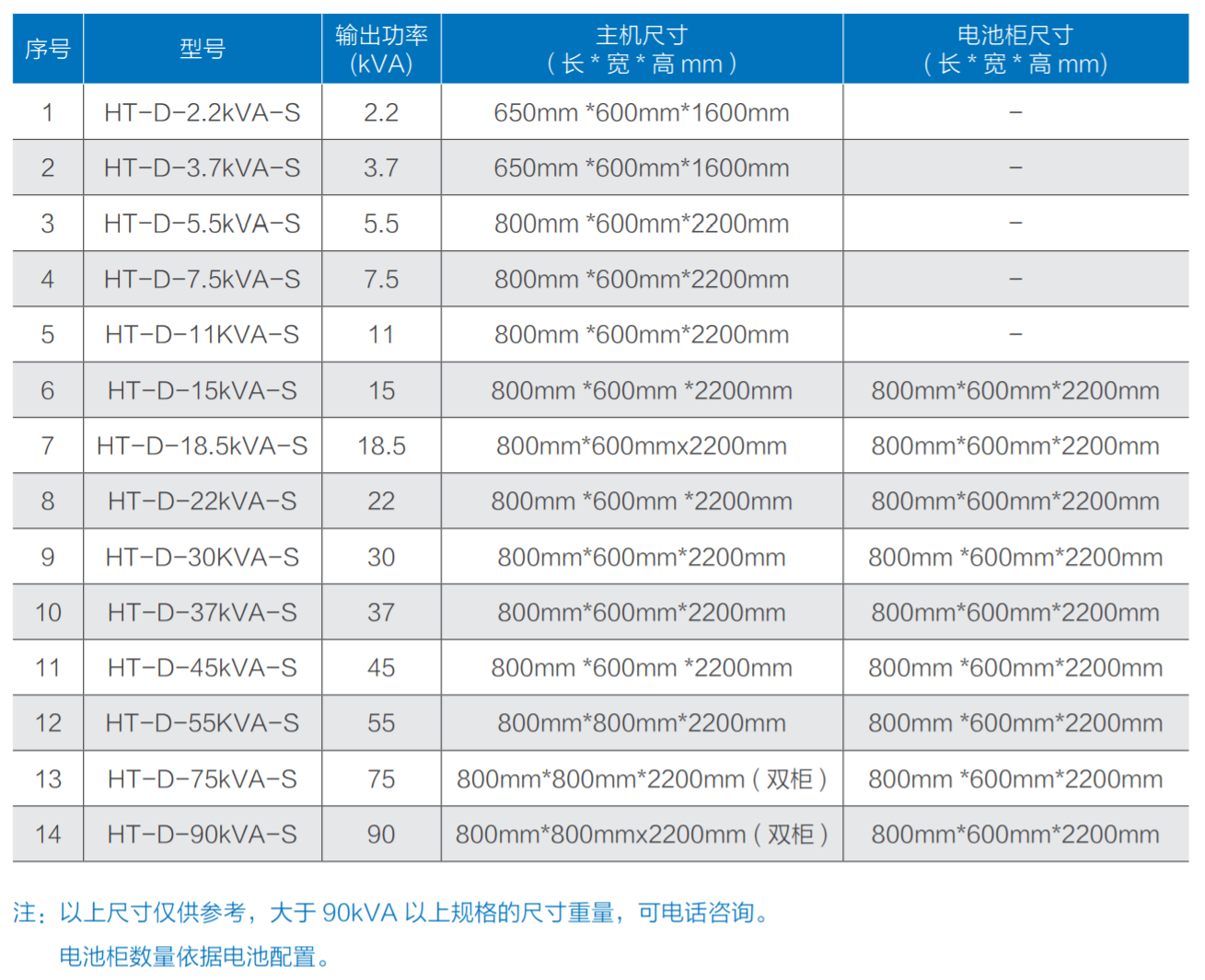

規格尺寸
